La chaudière à fluide thermique THZ/ GKV/H

La GekaKonus® chaudière à fluide thermique type Thermomat®, c’est une chaudière qui travaille dans une circulation forcée par pompe de circulation à trois pas de fumé. Le fluide caloporteur peut être à la base minérale ou synthétique. Par cette principe on obtient un transfert de chaleur bien définit à chaque endroit de la surface de chauffage. La circulation forcé et par conséquent la vitesse d’écoulement est garantie par contrôle et supervision du débit. La GekaKonus Chaudière à fluide thermique peut aussi être équipée d’un préchauffeur d’air de combustion LUVO afin d’ améliorer le rendement global. Plus information sur ce système de récupération, voir produits « système de récupération chaleur ».



Applications

Utilisation dans nombreux secteurs de l’industrie qui demande du chauffage comme:

  • Industrie des matières plastiques
  • Industrie métallique
  • Industrie chimique
  • Industrie de pétrole
  • Industrie de l’alimentaire et du textile
  • Industrie du bois
  • Industrie du papier et du carton
  • Industrie du goudron et du bitume
Avantages

La GekaKonus Thermomat® travaille sans pression dans une gamme de température jusqu’à 340°C. À la gamme de température de 340°C jusqu’au 400°C, on obtient une pression de système de 12 bars. On peut utiliser des fluides caloporteurs usuels. Les fluides caloporteurs ne provoquent pas de corrosion ni à la chaudière ni au système de tubes. L’installation peut être conservée pendant plusieurs années avec une superposition d’azote. Avec le GekaKonus® Thermomat®, on obtient des résultats excellents aux travaux de control avec une haute précision de la température.

Fabrication/Equipment

Fabrication
L’équipement et la fabrication sont conformes à la directive Européenne sur les équipements sous pression (PED 2014/68/EU) ainsi que d’autres règlementations internationales telles que SELO, GOST-R, RTN, ASME etc.

Equipement
La GekaKonus® chaudière à fluide thermique type Thermomat® est équipé avec des éléments de contrôle et de sécurité qui sont conformes à la réglementation en vigueur de la communauté européenne et la DIN 4754.

Contrôle et surveillance
Un élément important de sécurité, c’est l’indicateur de débit. Avec ca, le débit du fluide caloporteur minimal est mesuré et surveillé. Si le débit est inferieur de débit minimal le brûleur serra arrêté et verrouillé. Les thermostats de sécurité évitent une augmentation inadmissible de la température d’huile thermique et de gaz résiduel.

Combustible
Tous les combustibles usuels gazeuses et liquide comme: fuel lourd, fuel oil (mazout), gasoil, gaz liquide, gaz naturel, biogaz.

Informations techniques supplémentaires sont disponibles dans notre secteur téléchargement.

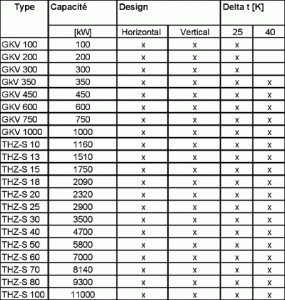

Données techniques


Diagramme P+I/Schéma
1 thermostat de sécurité – départ
2 sonde thermique – départ
3 control de débit
4 contrôleur de flamme
5 thermostat de sécurité – gaz résiduel
6 indicateur de température – retour
7 manomètre – retour
8 régleur de température – départ
9 sonde thermique – retour
10 manomètre – départ
